完成品三菱電機 CP30-BA 1P 1-M A サーキットプロテクタ 1極直列形中速形 NN kentaro.sakura.ne.jp

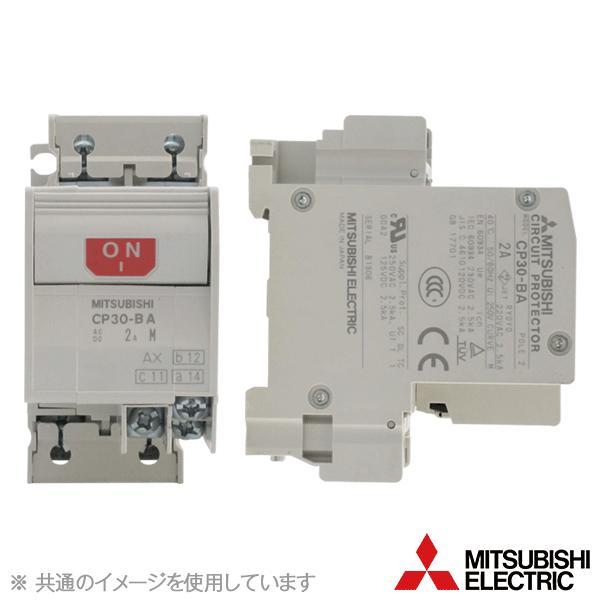

三菱電機 CP30-BA 1P 1-M A サーキットプロテクタ (1極直列形中速形) NN

CP30-BA 1P 1-M 0.5A
CP30-BA 1P 1-M 1A
CP30-BA 1P 1-M 2A
CP30-BA 1P 1-M 3A
CP30-BA 1P 1-M 5A
CP30-BA 1P 1-M 7A
CP30-BA 1P 1-M 10A
CP30-BA 1P 1-M 15A
CP30-BA 1P 1-M 20A
CP30-BA 1P 1-M 30A

●特徴
開閉式の小形端子カバーを標準装備することで、端子部のメンテナンス作業性が向上し、より使いやすくなりました。
カナダ・米国規格、第三者認証によるCEマーキングに加え、CCC品へも対応し、標準で各種国際規格に対応しています。
AC/DC共用ですので、AC250V以下、DC65V以下の回路にはそのままご使用頂けます。AC、DC誤手配もありません。

種別

サーキットプロテクタ

シリーズ名

CPシリーズ

フレーム A

型式

CP30-BA 1P 1-M

極数

定格電流(A)

0.5 1 2 3 5 7 10 15 20 30

定格絶縁電圧(V)

250

最大適用電圧

AC200V級,DC60V級

モータ保護用

無し

定格短絡遮断容量(kA)

UL 1077
CSA C22.2 No.235

定格電圧（ＡＣ）

250

定格電圧（ＤＣ）

AC250V

2.5kA

DC65V

2.5kA

IEC 60934
EN 60934
GB 17701(Icn)

AC230V

2.5kA

DC60V

2.5kA

JIS C 4610(Icn)

AC230V

2.5kA

DC60V

2.5kA

IEC 60947-2
EN 60947-2
JIS C 8201-2-1 Ann.1(Icu/Ics)

AC230V

2.5/2.5kA

DC60V

2.5/2.5kA

定格インパルス耐電圧(kV)

2.5

電流の種類

AC/DC

逆接続

可

開閉寿命（回）

機械的

10000

電気的

6000

基準周囲温度

40(T40)

内部回路

直列形

動作特性

中速形

引きはずし方式

中速形

操作方式

S-type(IEC 60934)

引きはずし自由/動作方式

引きはずし自由 Trip-free(IEC 60934)

製品質量(kg)

0.08

本体取付方法

表面取付
IEC 35mmレール取付
埋込金具取付

規格認証

CURUS

取得

電気用品安全法

適合

CCC

取得

CEマーク

EN 60934:TUV認証
EN 60947-2:自己宣言

漏電遮断機能

無電圧引きはずし装置付の極は過電流引きはずし素子なしになります。(スイッチ形電圧引きはずしタイプ)CCC対象外となります。
裏面配線用端子は20A以下用及び30Aをご指定ください。
タブ端子は,UL(cURus)表示のみ。CCC,CEマーキング対象外となります。
標準でUL(cURus),CCC,CEマーキングを表示しております。
大形端子カバー(TC-L),埋込金具(FP),裏面配線用端子(BT),付属端子台用端子カバー(TC)は、TUV,UL(cURus),CCC認定品です。
自動リセット構造のため、ハンドルはトリップ位置を表示しません。ただし、警報スイッチ付の場合のみ、ON-OFFの中間の"トリップ位置"を表示する構造を採用しています。
標準付小形端子カバーについてはカバーを閉めた状態における正面からのIP20に対応しています。(TUV認証)
