三菱電機 SD-T21BC DC24V 1a1b 非可逆式電磁接触器 配線合理化端子機能付 NN
1478円
三菱電機 SD-T21BC DC24V 1a1b 非可逆式電磁接触器 配線合理化端子機能付 NN
●特長
多くの定格で電磁接触器の小形化を実現しました。
ネジホルダをリフトアップすることで圧着端子を挿入することができ、作業性・生産性の向上につながります。また充電部保護で盤内の安全性を確保致します。
高効率有極電磁石の採用により、DC24V,0.1A定格のトランジスタ出力でダイレクト駆動が可能になりました。
高効率有極電磁石の採用により、コイル消費電力の大幅な低減を実現しました。
直流専用の全電圧を直接印加する方式で、コイルの抵抗分だけで電流を制限しているので突入電流がなく動作が安定しています。
| 種別 | 電磁接触器 | ||
|---|---|---|---|
| 製品(電磁接触器) | 非可逆式電磁接触器 | ||
| シリーズ | MS-T | ||
| 形名 | SD-T21 | ||
| 可逆運転 | 不可能(非可逆) | ||
| 定格容量[kW] | 三相かご形モータ(AC-3級) | AC200〜220V | 4 |
| AC380〜440V | 7.5 | ||
| AC500〜550V | 7.5 | ||
| 三相かご形モータ(AC-4級) | AC200〜220V | 3.7 | |
| AC380〜440V | 5.5 | ||
| AC500〜550V | 5.5 | ||
| 定格使用電流[A] | 三相かご形モータ(AC-3級) | AC200〜220V | 20 |
| AC380〜440V | 20 | ||
| AC500〜550V | 17 | ||
| 三相かご形モータ(AC-4級) | AC200〜220V | 18 | |
| AC380〜440V | 13 | ||
| AC500〜550V | 10 | ||
| 抵抗負荷(AC-1級) | AC200〜220V | 32 | |
| AC380〜440V | 32 | ||
| 直流モータ(DC2,4級)2極直列 | DC24V以下 | 20 | |
| DC48V以下 | 15 | ||
| DC110V以下 | 8 | ||
| DC220V以下 | 2 | ||
| 直流抵抗負荷(DC-1級)2極直列 | DC24V以下 | 20 | |
| DC48V以下 | 20 | ||
| DC110V以下 | 15 | ||
| DC220V以下 | 10 | ||
| 直流電磁石負荷(DC-13級)単極 | DC24V以下 | 12 | |
| DC48V以下 | 8 | ||
| DC110V以下 | 1.5 | ||
| DC220V以下 | 0.25 | ||
| 直流電磁石負荷(DC-13級)2極直列 | DC24V以下 | 20 | |
| DC48V以下 | 12 | ||
| DC110V以下 | 3 | ||
| DC220V以下 | 1.2 | ||
| 直流電磁石負荷(DC-13級)3極直列 | DC24V以下 | 20 | |
| DC48V以下 | 15 | ||
| DC110V以下 | 10 | ||
| DC220V以下 | 4 | ||
| 主接点 | 開放熱電流[A] | a接点 | 32 |
| 接点構成 | 3a | ||
| 補助接点 | 定格使用電流[A](AC-15級) | AC110V | 6 |
| AC220V | 3 | ||
| AC550V | 1.2 | ||
| 定格使用電流[A](DC-13級) | DC24V | 3 | |
| DC48V | 1.5 | ||
| DC110V | 0.6 | ||
| DC220V | 0.3 | ||
| 開放熱電流[A] | 10 | ||
| 接点構成 | 標準(特殊) | 2a2b | |
| 性能 | 閉路電流容量[A](AC-3級) | AC220V | 250 |
| AC440V | 230 | ||
| 遮断電流容量[A](AC-3級) | AC220V | 200 | |
| AC440V | 184 | ||
| 機械的耐久性[万回] | 1000 | ||
| 電気的耐久性[万回](AC-3級) | AC-3級 | 200 | |
| 開閉頻度[回/時] | 1800 | ||
| 操作コイル | 操作電圧種類 | 入力瞬時[VA] | 直流 |
| 電気的耐久性[万回](AC-3級) | 消費電力[W]注1 | 3.3(2.2) | |
| コイル電流[mA] | 33 | ||
| コイル時定数[ms]注1 | 50(45) | ||
| 操作コイル用サージ吸収 | なし | ||
| 端子カバー | 充電部保護カバー | あり | |
| 配線合理化端子機能 | なし | ||
| 製品取付方法 | ねじ、DINレール | ||
| 用途 | 特定用途なし | ||
| 追加機能・オプション | 追加機能・オプションなし 注1 定格使用電流は定格使用電圧において性能を満足して使用できる最大電流です。 注2 操作コイルの( )内はDC12VおよびDC24Vコイルにおける特性の目安値を示します。 注3 操作コイルの消費電力、時定数は平均値です。 注4 操作コイルには極性があります(T35〜T100形を除く)。A1(+)にプラス、A2(-)にマイナスを接続してください。 注5 閉路・遮断電流容量の開閉回数は各50回(JIS C8201-4-1) 注4 AC-3級電気的耐久性の( )内は、380〜550V定格での耐久性を示します。 注7 上記記載のない定格および性能等についてはカタログを参照ください。 注8 国内外規格への適用についてはカタログを参照ください。 配送について
|
||
三菱電機 SD-T21BC DC24V 1a1b 非可逆式電磁接触器 配線合理化端子機能付 NN
【楽天市場】三菱電機 SD-T21BC DC24V 非可逆式電磁接触器 MS-Tシリーズ NN : ANGEL HAM SHOP JAPAN
ジムニスト 5
本来の使い方ではないです。ジムニーJB64のダッシュボードに取付けてコンビニフックがわりに使ってます。バイクを支える強度があるので問題ないです。ちょうど穴にはまるサイズです。
本来の使い方ではないです。ジムニーJB64のダッシュボードに取付けてコンビニフックがわりに使ってます。バイクを支える強度があるので問題ないです。ちょうど穴にはまるサイズです。
ブレンダー レコルト ソロブレンダーソラン ミニオン recolte RSB-3-MO 送料無料 ミキサー スムージー ジューサー＊z-M-RSB-3-MO＊
m 5
ハンガーにかけた服をハンガーラックやカーテンレールに引っ掛ける収納をしていますが、室内飼いの猫が飛びついたり登って爪を立てたりして傷を付けるので困っていました。Amazonですぐに見つかったこの洋服カバーを購入してよかったと思います。全く爪の攻撃を受けない訳ではありませんが、飛び付かれにくくなり、守られている感じがします。縁がスカラップカットになっているのがシンプルながらかわいいです！被せるだけなので簡単だし、中身も透けて見えるので問題なしです。膝丈位までのワンピースなら100cmのスーツ用にすっぽり収まります。長めのワンピースやロングコートははみ出してしまうので、130cmと100cmのミックスタイプのものを追加で購入しました。大切なお洋服は全部この洋服カバーを付けたいです。大切なお気に入りの服を見直し、あまり着ない服などは整理しようというきっかけにもなりました。除湿剤は今のところ使っていませんが、今は秋のせいか湿気がこもるような感じもありません。かわいい?シンプル?高品質?お買い得な良い商品に出会えて良かったです。
ハンガーにかけた服をハンガーラックやカーテンレールに引っ掛ける収納をしていますが、室内飼いの猫が飛びついたり登って爪を立てたりして傷を付けるので困っていました。Amazonですぐに見つかったこの洋服カバーを購入してよかったと思います。全く爪の攻撃を受けない訳ではありませんが、飛び付かれにくくなり、守られている感じがします。縁がスカラップカットになっているのがシンプルながらかわいいです！被せるだけなので簡単だし、中身も透けて見えるので問題なしです。膝丈位までのワンピースなら100cmのスーツ用にすっぽり収まります。長めのワンピースやロングコートははみ出してしまうので、130cmと100cmのミックスタイプのものを追加で購入しました。大切なお洋服は全部この洋服カバーを付けたいです。大切なお気に入りの服を見直し、あまり着ない服などは整理しようというきっかけにもなりました。除湿剤は今のところ使っていませんが、今は秋のせいか湿気がこもるような感じもありません。かわいい?シンプル?高品質?お買い得な良い商品に出会えて良かったです。
JAPANNEXT JN-MD-IPS1563FHDR-T 15.6型 タッチ対応モバイルモニター USB Type-C miniHDMI
三菱電機 SD-Q12 DC24V 1A1B 高感度コンタクタ 電磁接触器 NN :sd-q12-dc24v-1a1b:ANGEL HAM SHOP JAPAN - 通販 - Yahoo!ショッピング

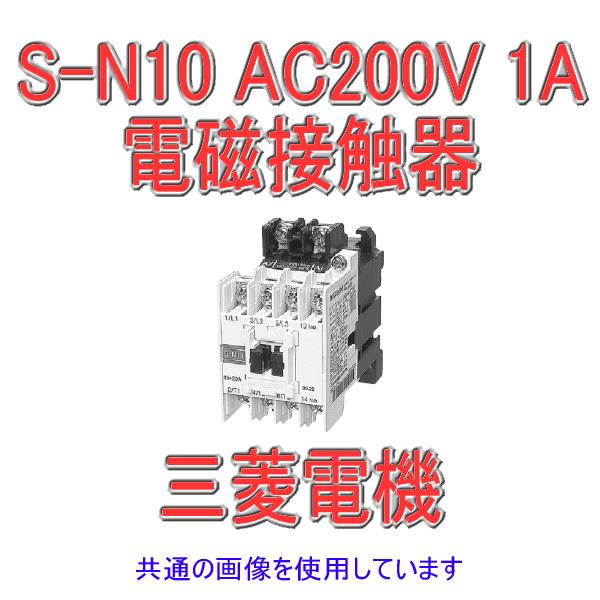

アンヒョソプ レギュラーサイズ うちわ 写真入り 韓流 グッズ rij101-1 三菱電機 S-N10 AC200V 1A MS/MSO/S- 標準形( 交流操作)電磁接触器 NN :s-n10-ac200v-1a:ANGEL HAM SHOP JAPAN - 通販 - Yahoo!ショッピング
三菱電機 電磁接触器 S-T21BC AC100V 配線合理化端子付 :S-T21BC-AC100V:Nozaki Web Store Yahoo!店 - 通販 - Yahoo!ショッピング
辛子高菜 選べる4袋(辛子 明太 贅沢明太) 1kg(250g×4袋) からし高菜 からし明太高菜 漬物 福岡 博多 国産 ポイント消化 送料無料 サンシェード 日除けシェード 日よけシェード クールシェード スクリーンオーニング 目隠し 3×5m矩形 シェード 撥水防水 ベランダ フェンス 紫外線98％カット 新品 マクファーレントイズ モータルコンバット アクションフィギュア ７インチ スポーン（ブラッディ・マクファーレン・クラシック） シャチ 3
明るさはまぁ?普通ですね。夜仕事で使う時にどんな感じになるかその時はあとで投稿します。よく無いのは磁石が弱過ぎてズルズル落ちてくるところです！これはハッキリ言って最悪ですよ。磁石があの大きさならかなり強力な磁石にしないとダメですよ。改善はそこくらいかな。
明るさはまぁ?普通ですね。夜仕事で使う時にどんな感じになるかその時はあとで投稿します。よく無いのは磁石が弱過ぎてズルズル落ちてくるところです！これはハッキリ言って最悪ですよ。磁石があの大きさならかなり強力な磁石にしないとダメですよ。改善はそこくらいかな。

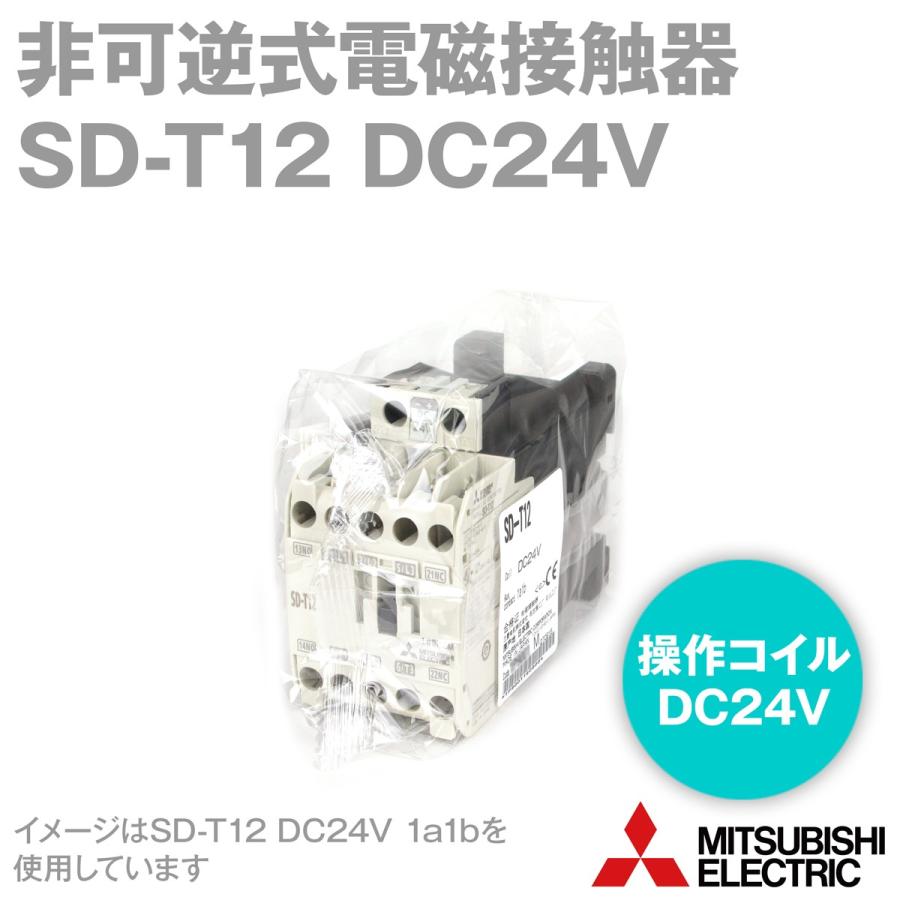

三菱電機 SD-T12 DC24V 非可逆式電磁接触器 (操作コイル: DC24V) (充電部保護カバー付) NN :sd-t12-dc24:ANGEL HAM SHOP JAPAN - 通販 - Yahoo!ショッピング
