アメリカIブランドのスマートスピーカーのアッセンブリー[フルレンジ＆ツイーター＆パッシブラジエーター×2]DIYに

アメリカIブランドのスマートスピーカーのアッセンブリー[フルレンジ＆ツイーター＆パッシブラジエーター×2]DIYに

フルレンジユニット1個・ツイーターユニット1個、更におまけでパッシブラジエーター2個がセットになってこの価格はハッキリ言って破格です！ 700007070
E060-0307-002

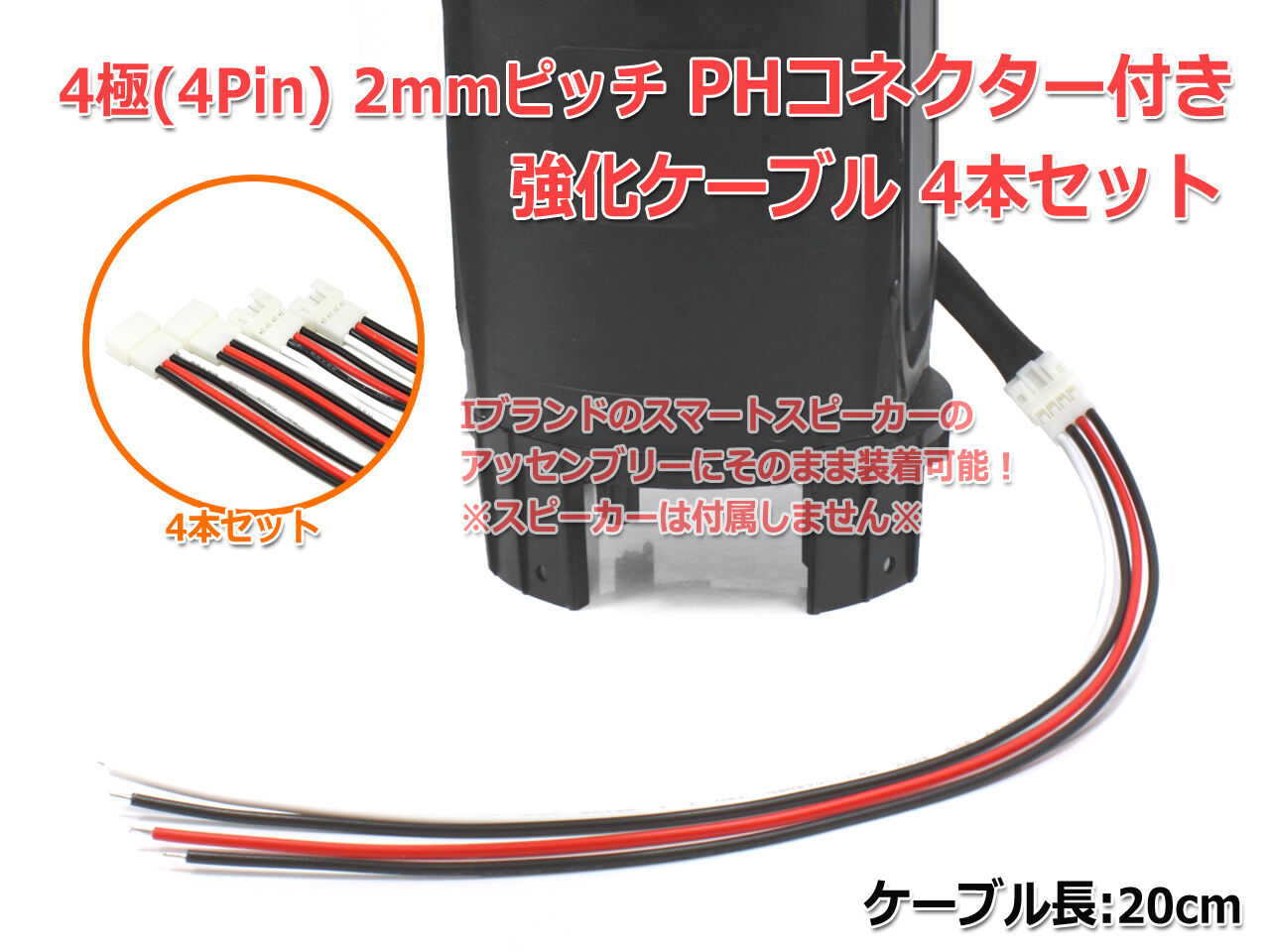

アメリカIブランドのスマートスピーカーのアッセンブリー[フルレンジ＆ツイーター＆パッシブラジエーター×2]DIYに ◆『 NFJ公式ブログ記事 専用特注ケーブル販売開始のご案内 』

アメリカIブランドのスマートスピーカーのアッセンブリー[フルレンジ＆ツイーター＆パッシブラジエーター×2]での再生録音動画に使用した部材・機材一式をまとめました。詳しくはこちらから。

アメリカIブランドのスマートスピーカーのアッセンブリー[フルレンジ＆ツイーター＆パッシブラジエーター×2]DIYに

アルテックA-7のミニチュアサイズを作って見ようと思い、部品が豊富なNFJさんで探しました。 ウーファー（フルレンジかも）の能率は高いですが、ピュアレスのフルレンジみたいな上質な音色ではないです。 大概のユニットはネットワーク次第でどうにかなるので、うるさい中高音域を0.75mHのコイルで 850Hzからの6dB/oct-3dBでハイカットしました。 最終的に、ツィーターはフィルムコンデンサー2.2μF コイル0.28mHで10000Hz～12dB/oct-6dBでローカット。 セメント抵抗を入れて音圧を揃えました。 80Hz以下はほとんど出てないので 後ろに5㎝Φのバスレフポートを空けてます。 経験上ウーファーユニットが小さい場合 特に計算で出したバスレフポートは効果ありません(笑) 10㎝以下なら思いきって大きめに空けても良いと思います。 もちろんユニットの周波数特性によります。 スカスカになる場合はポートをダンプすると良いです。 箱の材質は12㎜のMDFで、高さ250㎜横幅180㎜奥行き180㎜のフロントホーンで、ツィーターホーンはピェゾツィーターをバラして、1インチシルクドームツィーターを取り付けてます。

Amazon カスタマー 5
ロックのプッシュボタンが錆びてきた2回（5日ほど使用）とも雨だった訳だがまあこんねもんですかね

まーちゃん 1
リビングの日よけによしずを購入。通気性は良いし重みもあるので倒れにくいけどある程度の固定をしたくて試行錯誤。外壁などに傷を付けたくないし サッシの形状でネジ式の部品もつけれないし‥。検索していたらよしずの固定方法を絵つきで載せてくださって ショックコードも紹介されていたので購入しました。キャンプもしないので使い方が分からなかったんですがこれはかなり便利です。今までビニール紐だったので風が吹くと重りが持ち上がってガラスを割りそうでその都度よしずを片付けていましたが こちらにしてから台風以外は片付けていません。バルコニーのオーニングも結び直したくてリピしました。

装建舎 4
コールマンの10インチダッチオーブンを購入するに当たりオプションでこの商品を購入しました。非常に使い勝手が良く満足しているのですが、片付ける時にダッチオーブン内に収納出来ないので星3つです。

今までブックシェルフ型、大型３Ｗａｙ、波動スピーカー他初心者なりに色々と中古で購入してきました。スペースが少なく、デスク周りで何か１つ音のいいスピーカーを置きたいと思い、持っていたスピーカーを手放し、色々調べてやっと購入したものがこの商品です。もう１つのピアレスをかなり迷いましたが、商品説明にＮＦＪさんの想いが込められているのが感じられて決断しました。届いた後、初心者のエージングをし、そのままでもあれなので、他の方の写真を参考にアレンジしてみました。底は灰皿の受け皿、網は鉢底用のネット、上側はおかしの小さい入れ物、すべて１００円ダイソーです。机の上に置いても良いのですが、すっきりしないので、天面にフックを取り付け、常に棚にフックでぶらさげて使用しています。アンプはＬＲをＬＥＰＡＩのアンプにつなげています。音源はＹｏｕｔｕｂｅですが、初心者にとって十分な音が出ていると思います。数か月したらもっと良い音になるのでは？とも思いますが、私にとっては十分です。恰好は普通の物とは違いますが、手を加えると愛着も沸きます。かわいいスピーカーです。ＮＦＪさんの商品説明は本当だと感じました。

写真真ん中が今回制作した、3wayスピーカーです。 ユニットを取り外してスコーカーとツイーターとして使用しています。 同じくスマートスピーカーの「中身」シリーズのリンゴのマークの[高偏位ウーファー]と組み合わせて見ました。 どちらもスマートスピーカーの「中身」なので、見た目が今一つだったので、フレームをゴールドに塗装。 ウーファーの方は、薄板をリングに切り出し、4箇所を8mm径のネオジウムマグネット2個で挟んでフレームにくっ付けました。 ちょっと高級感(成金趣味的ではありますが)が出たかな? 箱は、約10L,背面バスレフ、ポートの共振周波数45Hzです。最初、70Hz で試したら70から100Hz 辺りが出過ぎになってしまいました。 さすが、リンゴのマークのスピーカー、このサイズで重低音まで出るんですね。 中高音は、最初、音が濁って失敗したかなと思ったが、エージングが進むにつれ、クリアでありながら芯のある音とでも言いましょうか、好みの音になって来ました。 ちなみに、ネットワークは自作のチャンネルデバイダーで調整してます。 簡易的ではありますが、スマホでリスニングポイントでの、周波数特性調べて見ました。

さるジー 5
取り付けも簡単で、交換時間も早くすみなおかつ安くすみました。

2.2μFのフィルムコンデンサーをかませて数時間ほど試聴しました。 音の広がりはさすがにありますし、パッシブラジエーターの影響で力強さも出てきます。 ただ広がりすぎた影響なのか、銭湯で歌っているかのように エコーが掛かったような音がします。 ユニット自体から出ている音は良かったのでエンクロージャーを自作しました。 サイズ感は元々のエンクロージャー程度に抑えて スリット式のバスレフで。 パッシブラジエーターがないので低音は弱いですが アンプでちょっと補ってやるだけで済む程度で とても良い音になり、時間を忘れて聞き入ってしまうくらい 良い中高音を聞かせてくれますし 中低音のキレは製品より格段に上です。 ＮＦＪストアで取り扱っている中継アダプターをスピーカーターミナルの変わりにしたら 吸音材のテスト等での脱着がとっても便利でしたので そのまま使うことにしました。 音質はとてもよく満点でも良いのですが 銭湯風に鳴るエンクロージャーを含めると減点ですね。 元のエンクロージャーは廃棄していないので 何かで再利用しようと思ってます。

キレの良い低音やアコースティックな曲に小さくてもHarmanらしさが出ている様に感じます。特にアコギの箱鳴り感が私は気持ちが良いです。吹き抜けのある場所に設置していますが家中に素敵な音が拡がります。 ２つ購入してLR接続です。改造中華アンプで繋いでフルレンジスピーカーは下向き、前２つのネジ穴部へ長さの合う木ネジを入れて前脚に、更にゴム足前後４つで接地しています。フィルターコンデンサは今のころDayton2.2μFがお気に入りですが、もうちょっとボーカルが頑張って欲しい方は2.7μF辺りでも良いと思います3.0μF以上はやりすぎでした。他、ツイーターの保護と緩和の為に某所で購入したΦ34mmメッシュグリルを接着。音を前側へ出す様にフルレンジの後ろ側を不織布テープで塞いでいます。 難点というか注意で、低音は出ますが重低音は期待しないで下さい。音量と低域の上げ過ぎはこのサイズでは厳禁です…ボコボコといった低音割れが起こります。あと設置方法＆場所を考えて共振にご注意を。もう少し大きな箱に入れてあげれば弱点も克服して面白そうな感じもしますが、この武骨な感じも何か良いのでそのまま使います。
