YAMAHA製 YDA138 デジタルアンプ自作キット リターンズ 2021-2022 Ver.
594円
YAMAHA製 YDA138 デジタルアンプ自作キット リターンズ 2021-2022 Ver.
通算販売数9000セット以上を記録して、今なお記録を更新し続けるオーディオ自作キットの金字塔！！
弊社自作キットの代表作「YAMAHA製 YDA138 デジタルアンプ自作キット」のご紹介です。
価格を抑えた部品構成から、弊社バイヤーこだわりの高音質仕様としてパーツに変更を行い、アップグレードパーツが初期装備されていると言って過言ではない構成となっております。ハイグレードパーツをふんだんに盛り込みましたので、トータル的にかなりお得になっています！！

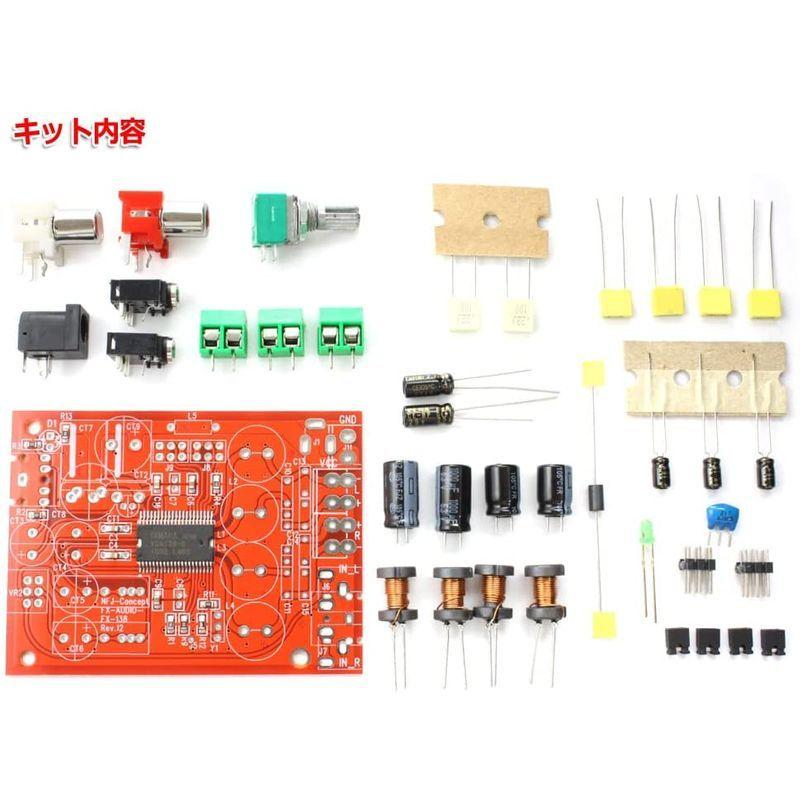

カスタマイズが容易なように、SMD(表面実装部品)を極力減らし、挿し込みタイプのディスクリート部品を主軸にした設計で、本来SMDパターンの部分に挿し込みタイプの部品を実装できるホールを追加するなど、玄人の方までお楽しみいただける奥深いキットです。
パワーアップポイント
・ELNA RBD BP(無極性タイプ)特注仕様 25V 2.7μF
・アークトロニクス製 メタライズドフィルムコンデンサ 63V 0.22μF
・特性重視のNFJ特注インダクタ
2021年12/16販売より、2021-2022Verへリニューアル【2020-2021Ver.→2021-2022Ver. の変更点】・Panasonic製 Mシリーズ16V 10μF → ELNA製 R2Aシリーズ 16V 10μF
【製品仕様】
入力端子：
1系統(ステレオRCA端子/3.5mmステレオミニジャック)
※組立時選択式
※3.5mmステレオミニジャック端子は4極プラグ(TRRS)は動作保証対象外
スピーカー出力端子：
ターミナルブロック
ヘッドフォン出力端子：
3.5mmステレオミニジャック
※4極プラグ(TRRS)は動作保証対象外です。
スピーカー最大出力：
最大10W×2ch(電源入力12V 8Ω時)/対応スピーカー：4Ω〜16Ω
ヘッドフォン出力：
最大50mW×2ch(電源入力12V 32Ω時)
電源コネクター：
DCジャック(外径5.5mm 内径2.1mm センタープラス仕様)/ターミナルブロック ※組立時選択式
電源仕様：
定格電圧DC12V/電源容量2A以上 (電源別売)動作電圧範囲 DC9V〜13.5V
機能：
ヘッドフォンアンプ/ゲイン設定/内部・外部クロック切り替え/動作モード設定
付属品：
簡易説明書
基板サイズ：
縦80mm×横60mm×厚1.6mm
重量：
58g
【製品仕様】
| 入力端子： | 1系統(ステレオRCA端子/3.5mmステレオミニジャック) ※組立時選択式 ※3.5mmステレオミニジャック端子は4極プラグ(TRRS)は動作保証対象外 |
|
| スピーカー出力端子： | ターミナルブロック | |
| ヘッドフォン出力端子： | 3.5mmステレオミニジャック ※4極プラグ(TRRS)は動作保証対象外です。 |
|
| スピーカー最大出力： | 最大10W×2ch(電源入力12V 8Ω時)/対応スピーカー：4Ω〜16Ω | |
| ヘッドフォン出力： | 最大50mW×2ch(電源入力12V 32Ω時) | |
| 電源コネクター： | DCジャック(外径5.5mm 内径2.1mm センタープラス仕様)/ターミナルブロック ※組立時選択式 | |
| 電源仕様： | 定格電圧DC12V/電源容量2A以上 (電源別売)動作電圧範囲 DC9V〜13.5V | |
| 機能： | ヘッドフォンアンプ/ゲイン設定/内部・外部クロック切り替え/動作モード設定 | |
| 付属品： | 簡易説明書 | |
| 基板サイズ： | 縦80mm×横60mm×厚1.6mm | |
| 重量： | 58g
|
YAMAHA製 YDA138 デジタルアンプ自作キット リターンズ 2021-2022 Ver.
YAMAHA製 YDA138 デジタルアンプ自作キット リターンズ 2021-2022 Ver. :H69:NFJストア ヤフーショッピング店 - 通販 - Yahoo!ショッピング
アディロンダック リラックス キャンパーズチェア ベージュネイビー Adirondack YAMAHA製 YDA138 デジタルアンプ自作キット リターンズ 2021-2022 Ver. :20220308030322-00196:ギルドショップ - 通販 - Yahoo!ショッピング
YAMAHAのモニタースピーカーMS-101を改造する(組み立て編) - Kame(b)の音楽にまつわる何か
ひまわり 5
自宅に置いていたロードバイクを自転車置場に置くために購入しました。コスパがとても良いと思いました。カバーの前には風飛び防止、後ろにはカバーの上から鍵をかけるための穴が開いています。生地も調度良い厚さで下にはゴムが入っています。大切な自転車を汚れや雨から守ってくれると思います。
自宅に置いていたロードバイクを自転車置場に置くために購入しました。コスパがとても良いと思いました。カバーの前には風飛び防止、後ろにはカバーの上から鍵をかけるための穴が開いています。生地も調度良い厚さで下にはゴムが入っています。大切な自転車を汚れや雨から守ってくれると思います。
魔法の雑巾パルテックス 通常タイプ5枚セット ダスター 掃除クロス 万能 ボアふきん 雑巾 キッチン お掃除グッズ 網戸掃除 メール便不可× ◆ クァンタムX プロ ソフト 卓球 ブルー ピンク ティバー TIBHAR ラバー
辛辣な何か 5
羅臼でカラフトマス爆釣動画をYou Tubeで公開されてる方のリールがこれっぽかったので買ってみた。ベアリングが少ないので軽いがハンドルはモタつくドラグ関係は良く出来ていて微調整でき、ツマミに穴空いてるので握りやすいのが非常に素晴らしい。ただしスプールと本体の間に隙間がありラインが巻き付くと食込むので厄介なのと、スプールの穴から砂や潮風が入り込み内部侵食されそうなのが不安要素かなと総合的には7000円程度のリールにしてはデザイと実用性を兼ね備えたハイスペックモデルだと思う
羅臼でカラフトマス爆釣動画をYou Tubeで公開されてる方のリールがこれっぽかったので買ってみた。ベアリングが少ないので軽いがハンドルはモタつくドラグ関係は良く出来ていて微調整でき、ツマミに穴空いてるので握りやすいのが非常に素晴らしい。ただしスプールと本体の間に隙間がありラインが巻き付くと食込むので厄介なのと、スプールの穴から砂や潮風が入り込み内部侵食されそうなのが不安要素かなと総合的には7000円程度のリールにしてはデザイと実用性を兼ね備えたハイスペックモデルだと思う
じじいのしょぎょう: YAMAHA製 YDA138 デジタルアンプ自作キット
添付簡易説明書とYAD138データシートを理解できる知識と両面基板のスルーホールにハンダを流し込めるスキルがあれば、SMDは取付済なので組立は容易です。別売のVr.J専用のケースに組み込み、DC12V/3.5A ACアダプターを使用。オシロスコープで残留雑音を調べると、Ext OSCで265.6kHz 約90mVrms、Int OSCで226.5kHz 約110mVrmsの三角波に近い波形が検出されました。これらはデータシートの周波数(Ext 524kHz、Int 500kHz）の半分前後で不可解です。内蔵22uH・0.22uFのLPFは8Ω負荷500kHz程度の出力キャリアで最適化されているので、これではフィルタリング不足です。（ちなみに同時購入のFX502J-Sでは残留雑音の周波数は451kHzでスペックの450kHzとほぼ一致し、波形はほぼ正弦波で、強度も理論値とほぼ一致しました。）スピーカーからの音質は現況では低音寄りで高音は控えめです。HPの音はクリアでワイドレンジです。共に残留雑音は全く聴こえず優秀です。動作に不可解な点があるものの音は価格の割に良好なので星5つとしました。
テファ ゴム手袋 特大サイズ (XL サイズ) NFJ YAMAHA製 YDA138 デジタルアンプ自作キット リターンズ 2020-2021 Ver. 制作 その2 【組み立て・ハンダ付け】 - YouTube
YAMAHA製 YDA138 デジタルアンプ自作キット リターンズ 2021-2022 Ver. :20220308030322-00196:ギルドショップ - 通販 - Yahoo!ショッピング
上出て無いだろ、これ。(笑)
多分8KHz辺りから、かなり落ち込んで居ると思われます。まぁ、カットされているわけでは無いんで「丸みのある音」とか「アナログっぽい音」という評価になるのでしょうね。高音が落ちているので、相対的に中音域辺りが聞き易くなって「Voが前に出て来る」という評価になるのもわかります。
変なピークは無いんで、聞いていて疲れる事も無いでしょう。価格を考えると文句を付ける所はありません。
ノイズの無さはさすがデジタルアンプと言う所ですね。余計な音が無いので、心地良いです。
組立は電解コンデンサの極性に気を付ける程度でしょうか。上面に黒いマークがある・側面に帯が入っている方向がマイナスと言うのを間違えなければ大丈夫でしょう。半田付けが出来る人なら、特に苦労する事は無いと思います。
ジャンパーピンの上下がわからんと仰る方が居られた様ですが、基板にJ8,J9の文字が印刷されていますんで、それらが正立する方向から見るのが正解です。基板設計者は、文字の方向も考えているものなんですよ。
…なんて打っている間に、明らかに高い音が出始めたなぁ…。耳が慣れたって訳でも無さそうですが。今後に期待。
リクエストスイッチ マロン マインドカラー N 自然な黒褐色 140g 楽天市場】YAMAHA製 YDA138 デジタルアンプ自作キット リターンズ 2021-2022 Ver. : NFJストア 楽天市場店
最近FX152J PROを購入しヤマハICを初めて試聴しましたがシンプルな自作キットの方も音が気になったので買ってみました。
すべてデフォの付属パーツで組み立てました、不良品でもない限りはんだ付け経験と何かあっても工夫する脳みそがあれば誰でも問題なく組めると思います。
電源１２V4A、ゲインは30㏈で試聴してみましたがFX152J PROと比べトンコンやオペアンプの調整がない分わざとらしい味付けが無くストレートで音のバランスがいい印象を受けました、評判通りコスパはとてもいいと思います。
イヤホン刺してスピーカーはオフにもなりますし自作キットとはいえ普通に実用できる物でしたがイヤホン端子の音は若干残念ポイントでした（笑）
追記
2019年版いじってましたがコンデンサ変えまくってパターン剥がれでご臨終。
2021年版買って付属品のコンデンサを少し、インダクタ、ターミナルブロックを変える程度で今回は作成。
ケースはアクリルパネルのみ購入したが仮組みのつもりでKZイヤホンの箱がサイズ感が良さそうなので加工して使ってみた。
出来上がったらケースもなんかこれでいいやって思えてきた（笑）
音質は今回も問題なく良かったです
天心 純米吟醸 720ml《日本酒》福岡 北九州・溝上酒造 Amazon カスタマー 4
「ミラー」デビューになります。色々と検討した結果、コンパクトさと未使用時収納出来る事で購入しました。付属の六角レンチで簡単に取り付け出来ました。収納時も使用時も目立たなく、ダサくないです。角度調節も簡単に（軽く）出来る反面、段差等の振動で角度が変わってしまうのがマイナス点。もう少し固くて固定力があってもいいと思います。夜間ですが、後方の見え方の写真をアップしました。車やバイクの接近は確認出来ますが、人の顔やナンバーの確認は無理。車線変更時の後方車両の確認には充分だと思います。価格がもう少し安ければ及第点。
「ミラー」デビューになります。色々と検討した結果、コンパクトさと未使用時収納出来る事で購入しました。付属の六角レンチで簡単に取り付け出来ました。収納時も使用時も目立たなく、ダサくないです。角度調節も簡単に（軽く）出来る反面、段差等の振動で角度が変わってしまうのがマイナス点。もう少し固くて固定力があってもいいと思います。夜間ですが、後方の見え方の写真をアップしました。車やバイクの接近は確認出来ますが、人の顔やナンバーの確認は無理。車線変更時の後方車両の確認には充分だと思います。価格がもう少し安ければ及第点。
クロバー リッパー
Ray 5
カラーボックスを可動式にしました。デスクの下側に置いて、必要がある時に、コロコロと転がして出します。DIYは、あまり得意ではないのですが、ちょっとした工夫で、お仕事や生活がとてっても楽しくなります！ だんだんと、難しい工作にもチャレンジ！したいですね(*^^)v
カラーボックスを可動式にしました。デスクの下側に置いて、必要がある時に、コロコロと転がして出します。DIYは、あまり得意ではないのですが、ちょっとした工夫で、お仕事や生活がとてっても楽しくなります！ だんだんと、難しい工作にもチャレンジ！したいですね(*^^)v
[試作後２ヶ月]
IC周りの電源系の補器のコンデンサーをタンタルにして鳴らしていたら良い方に化けました。これはいいぞと思い、ボリュームはALPS製100Kを奢って、ジャックは標準ジャックにしてスピーカーとの切り替えスイッチをつけて、ついでに余っていたケースをつけて完成です。ヤマハ AX-2000Aをリファレンスに音を真似できたくらい良くなりました。これは使える。
[試作時]
ルーペでICの足のハンダをチェックした方がいいです。
１）実態配線図を修正して追加しました。半田付け後のチェック程度にお使いいただければ。
２）YDA138はミスるとすぐ壊れます。自分は２台キットを買いましたが壊したんでICだけを中国から買い交換しました
10個1000円送料込み
３）大型スピーカーからの逆起電力、間違って他のアンプから入力があるとICが壊れます。
４）ボリュームとジャックはかなりの低品質で２台ともすぐにこわれました。音的にもだめ。
５）基盤アース面は表と裏で分かれていて、ボリュームの１本の足のとこでつながっている変な設計で、ノイズのこともありここは切ってしまって、入力と電源マイナスをジャンパで繋いだ方が安全かな。
ウェットスーツ レディース 1.5ｍｍ フルスーツ ワンピース ネオプレン UPF50 UVカット サーフィン ダイビング 沢登り 着痩せ M085 aisen 取っ手付トイレブラシ ケース付 カスケット ブラック 9.2×9×36.5cm かりん 5
息子は気に入って毎回注文しています。
息子は気に入って毎回注文しています。
アサヒグループ食品 ミンティアブリーズ リフレッシュブルー ボトル 75g×8個
シート貼り職人 3
サイズが小さい
サイズが小さい
NorthFlatJapan 公式ブログ : 販売再開のご案内-YDA138デジタルアンプ自作キット本国仕様NFJモデル Rev.4
YAMAHA製 YDA138 デジタルアンプ自作キット リターンズ 2021-2022 Ver. :20220308030322-00196:ギルドショップ - 通販 - Yahoo!ショッピング
新型 ジムニー 収納 滑り止め付き JB64 JB74 内装 アクセサリー ドアハンドルポケット 環境：PC（PGN2）UD-501 自作MUSES03仕様フラット（バスブースト付き）プリアンプ自作パッシブプリ （自作A級アンプ所持） 全（自作）トランス電源 ラインケーブルベルデン８４１２アンプ前コンデンサー群有り
シングルで購入していたのですが過電圧で１３８が焼けてしまいました…。
というわけで２枚買ってデュアルモノーラルを製作。９時間ほど通電してみました。
聞いてみると左右の分かれた音がかなり距離のある感じで超高音に少しカスレ（パワー不足）があるものの全体的にスピード感があり、キレのある音です。低音に関してはキレが良い分パワーがあります。A級アンプには高音や濃さ、解像度は負けますがキレがある音なのでバスはこれのほうがいい音かな？
問題というか要望というかなのですがR3が近すぎてトラスねじがショートしてしまい使用できません。また、ヘッドホン不使用時はヘッドホン部各チャンネルのスルー（ジャンパー）が必要です。
・使用パーツ
CT2,7UTSJ ２２００μCT1OSコン１０００μCT４UTSJ4７0μCT5ECQE2.2μ+0.1μローパス部ECQE使用インダクタ閉磁タイプ
J5使用スレイブ側R11撤去
