MIWA,美和ロック　U9TE22,24,26（LSP)シリンダー　BS(ゴールド）色

色はST（シルバー）色になります。

キーは3本つき

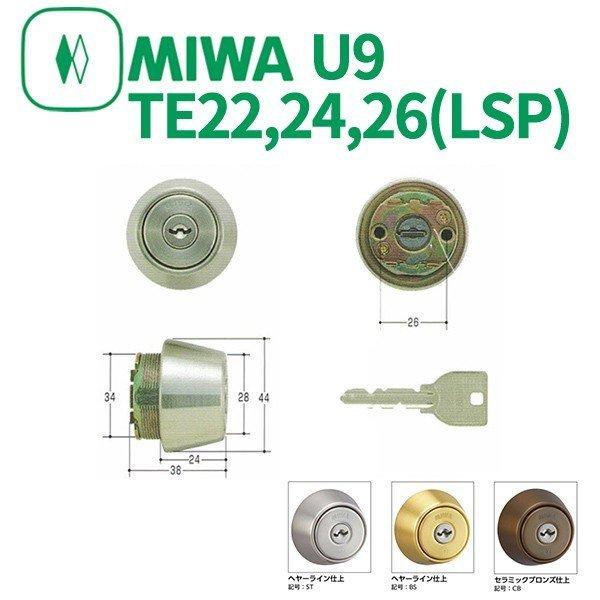

メイン写真はTE22になります。

バリエーションでTE22、TE24、TE26からご選択いただけます。

メイン写真のカラーの高さ22ミリ部が選択可能な該当サイズ部になります。

［対応戸厚］
TE22　扉厚37ミリ以上〜42ミリ未満用(標準戸厚用）　　

TE24　扉厚28ミリ以上〜37ミリ未満用

TE26　扉厚28ミリ以上〜37ミリ未満用　　　　

MIWA U9シリンダー詳細説明

■大規模なキープランが可能
タンブラーは9列9枚で4段変化のものを使用していますのでカギ違いの数は、150,994,944通りにもなり、
各種キープランに対応可能です。ますます複雑、大規模になって行く、建物のキープランも、余裕をもって対応できます。

■優れた耐久性
タンブラーはリン青銅製ですので、耐摩耗性に優れ、シリンダー寿命がさらに向上しました。

■優れた防犯性
安全性に優れたロータリータンブラーに加え、タンブラーが9枚、キーの切り込み深さが4段変化となり、
耐ピッキング性能は、一段と向上しています。

原理
(1)キーを抜きとった状態では図ー1に示すように、ロッキングバーがスプリングによって外筒の溝に押しつけられています。また、タンブラーはタンブラーバネによって矢印の方向へ押されています。この状態で内筒を回転させようとしても、（タンブラーの切欠がロッキングバーの上方にないため）タンブラーに阻まれて、ロッキングバーは上方へ上がることができず、内筒を回転させることができません。
(2)標準の子カギ（合カギ）を差し込むと、タンブラーはキーのきざみによって押され、切欠がロッキングバーの上方にくるまで回転、整列します。この状態で内筒を回転させようとすると、溝とロッキングバーとのテーパーによって、スプリングに抗してロッキングバーが上方に押し上げられ、内筒を回転させることができます。

MIWA・美和ロック　U9シリンダー　G1詳細説明
美和ロックU9内部スケルトンイメージ画像	美和ロックU9キー形状

美和ロック　U9性能表示	性能表示の解説
	MIWA,美和ロック　LSP,LE,（SWLSP）錠の鍵交換方法例代表的な交換方法になります。サムターン形状、取り外し方法は下記方法とは異なる商品がございます。ご了承ください。ご注意こちらは交換方法例になります。取り付け時の鍵穴側メーカーロゴマークの位置はそれぞれのシリンダーをご確認ください。鍵穴の縦、横の形状（向き）はそれぞれのシリンダー（メーカー）により異なります。下記写真はウエストリプレイスシリンダー（鍵穴は縦向き）を使用しております。
